体外预应力体系结构及参数
| TYM体外预应力体系主要特点 |
|
1.体外预应力筋采用填充型环氧涂层钢绞线，具有优良的防腐性能和抗疲劳性能； 2.锚具的各项性能满足GB/T14370-2007《预应力筋用锚具、夹具和连接器》和FIP1993《后张预应力体系验收建议》及《体外预应力材料及体系》的要求； 3.施工简便，检测和维护方便，可单根换索； 4.根据横隔板尺寸大小，有多种类型的转向装置可供选择。采用分丝管式转向器，可使各绞线受力均匀，减少应力集中。 |
| TYM体外预应力体系结构及参数 |
|

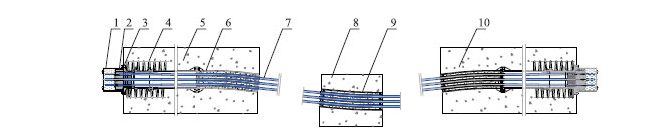

TYM体外预应力体系主要包括以下内容：索体、锚固系统、转向装置和减振装置，见下图。
1－保护罩 2－锚板 3－锚垫板 4－螺旋筋 5－预埋管 6－转向器 7－钢绞线 8－转向块 9－转向器 10－锚固块 |

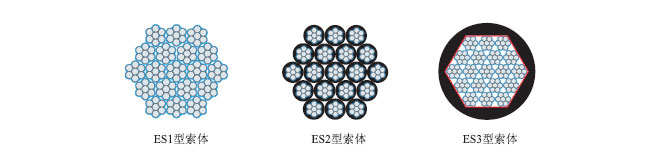

 TYM体外预应力索体 TYM体外预应力索体分为ES1、ES2和ES3三种基本类型，见下图。ES1型索体由多根FECS.S型（光滑型）环氧涂层钢绞线组成；ES2型索体由多根FECS.SP型（包PE光滑型）环氧涂层钢绞线组成；ES3型索体由多根FECS.S型（光滑型）环氧涂层钢绞线经扭绞并热挤HDPE护套形成。ES1型和ES2型索体在运营节段和单根换索；ES3型索体在运营节段可整束更换。 |
|
|
三种索体在自由段均不灌浆，可随时检测自由段索体的情况，其防腐完全依靠钢绞线（钢绞线束）自身优越的防腐性能来保证。 三种索体的建议使用场合：ES1型索体通常用于施工条件良好的环境中；ES2和ES3型索体建议用于施工条件较差的环境中。 |
