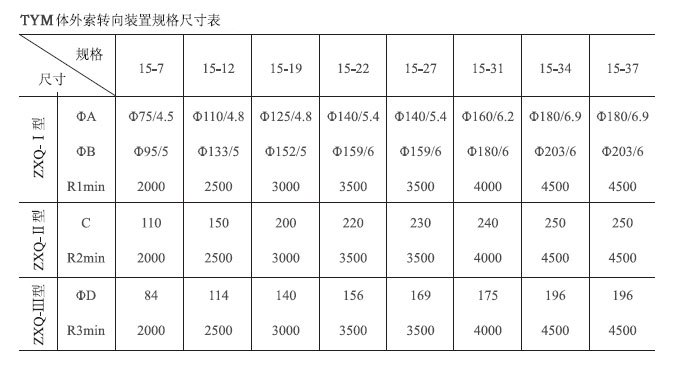

体外索转向装置构造及参数
◇ TYM体外索转向装置构造及参数
针对不同的体外预应力索体型式,TYM提供
三种结构的转向装置以供选择。

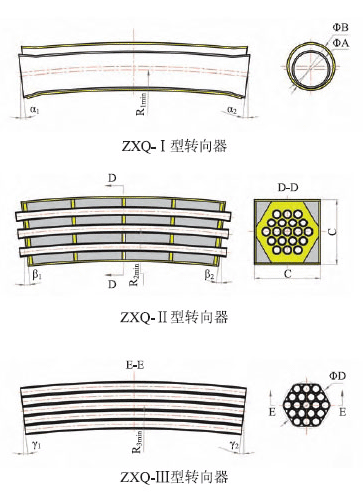

ZXQ-Ⅰ型转向器为整体式转向器,由弯曲成一
定弧度的钢管和内衬塑料管组成。钢管的作用是提
供设计要求的体外索转向角度和弧度;内衬塑料管主要其隔离作用,防止钢绞线直接与钢管摩擦导致其防腐功能失效。该转向器结构简单,可用于ES1、ES2和ES3型索体。
ZXQ-Ⅱ型转向器为箱型分丝管式转向器,由外
钢箱、内分丝管、支撑板和填充料组成。内分丝管
采用塑料分丝管,能保证索体内各根钢绞线位置平
行,使钢绞线受力均匀,可以单根换索。
ZXQ-Ⅲ型转向器为钢管组焊式分丝管转向器,由多根小钢管组焊而成,钢绞线各自平行独立穿过各小钢管,使钢绞线受力均匀,可以单根换索。其截面比ZXQ-Ⅱ型转向器小,能适用于结构紧凑的场合中。
