体外预应力锚固系统
 TYM体外预应力锚固系统 体外预应力索位于混凝土结构的外部，仅在锚固块和转向块处与结构相连，对于整体结构而言是一个相对独立的构件。体外预应力筋一般锚固在横隔板、顶板和底板或腹板侧的承压板上。因此，体外预应力结构对其锚固系统有很大的依赖性，而且由于预应力的传递主要依靠两端锚具，因此与体内预应力锚固系统相比，体外预应力锚固系统的可靠性和安全性要求要高得多。FASTEN提供几种不同的体外预应力锚固系统，以满足不同的工程使用要求。 |
|

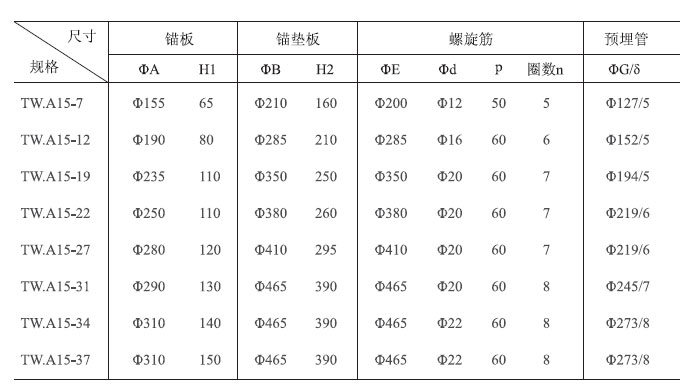

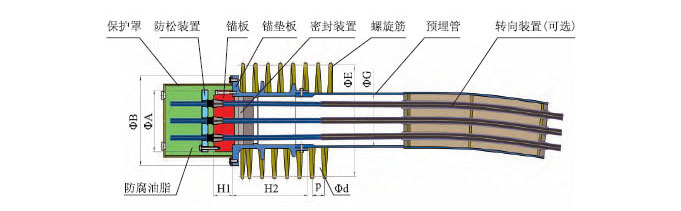

◇ TYM TW.A型 TYM TW.A型体外预应力锚固系统，推荐用于预应力混凝土新桥的体外预应力设计。
|
|
|

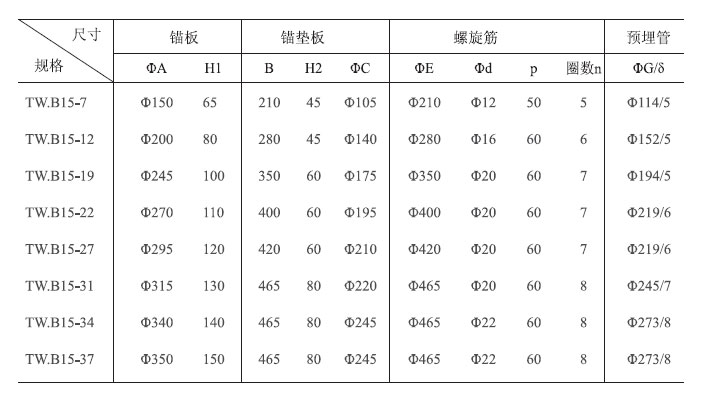

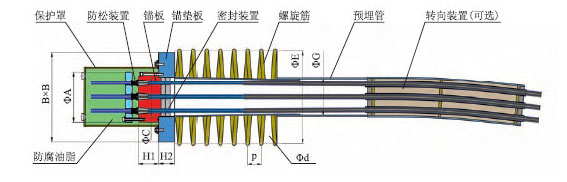

◇ TYM TW.B型 TYM TW.B型体外预应力锚固系统，推荐用于预应力混凝土旧桥的体外预应力加固设计。
|
|
|
◇ TYM TW.C型 TYM TW.C型体外预应力锚固系统，推荐用于预应力混凝土旧桥的体外预应力加固设计，其结构及规格尺寸与FASTEN XGK可换式系杆索锚固系统相同。 |
